ARMAZENAMENTO DE ENERGIA PARA ATENDER GRANDES PROJETOS DE ENERGIA SOLAR, ENERGIA EÓLICA E NO-BREAKS |
|

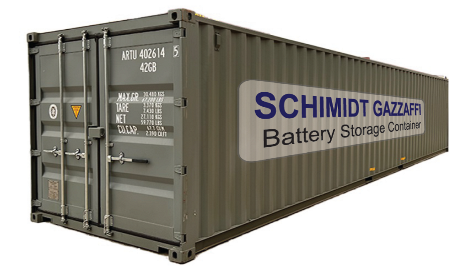

CONTAINER PARA USINA SOLAR -
Para usinas em fase de projeto: Utiliza o BESS - Battery Energy Storage Systems Sistema de refrigeração para preservação das baterias
Modelo C9-1MS-768-EPV de 1 MWcc Características básicas: - Banco de baterias: LiFePo4 1MWcc - Capacidade total de armazenamento: 1,29 MWcc - Capacidade operacional de armazenamento: 1 MWcc - Reserva de proteção das baterias: 290 kWcc - Entradas MPPT; direta para os painéis solares - Potência de saída ajustável até 300 kWac - Inversor Trifásico com transformador de 34,5 kV - Operação On-grid na rede MT
Modelo C12P-2MS-768-EPV de 2 MWcc Características básicas: - Banco de baterias: LiFePo4 1MWcc - Capacidade total: 2.580 MWcc - Capacidade operacional: 2 MWcc - Reserva de proteção: 580 kWcc - Entradas MPPT; direta para os painéis solares - Potência de saída ajustável até 600 kWac - Inversor Trifásico com transformador de 34,5 kV - Operação On-grid
|
|
CONTAINER PARA USINA SOLAR
Para usinas construídas no modelo convencional: Sistema de refrigeração para preservação das baterias
Modelo C12-1MS-768-EAC de 1.000 Wcc Características básicas: - Banco de baterias: LiFePo4 1.000 kWcc - Capacidade total: 1.290 kWcc - Capacidade operacional: 1.000 kWcc - Reserva de proteção: 290 kWcc - BESS - Battery Energy Storage Systems - Entrada AC diretamente da rede MT de 34,5 kV - Potência de saída ajustável até 300 kWac - Inversor Trifásico com transformador de 34,5 kV - Operação On-grid
Modelo C15P-1MS-768-EAC de 2.000 kWcc Características básicas: - Banco de baterias: LiFePo4 2.000 kWcc - Capacidade total: 2.580 kWcc - Reserva de proteção: 580 kWcc - Capacidade operacional: 2.000 kWcc - BESS - Battery Energy Storage Systems - Entrada AC diretamente da rede MT de 34,5 kV - Potência de saída ajustável até 600 kWac - Inversor Trifásico com transformador de 34,5 kV - Operação On-grid |
|
CONTAINER PARA USINA EÓLICA
Para usinas já construídas no modelo convencional: Sistema de refrigeração para preservação das baterias
O BESS - Battery Energy Storage Systems para usina eólica é o centro de controle a ser instalado para comandar todo o sistema de armazenamento e geração complementar de energia.
Modelo de operação da Central dos containers O BESS pode ser programado para várias funções: - Energia mínima de partida - Geração de energia total ou complementar - Sequência de entrada dos containers - Energia máxima injetada na rede - Horário de geração preferencial - O container sai de operação no limite de sua carga - Cada container recebe e fornece energia para a MT - Não há limites de containers a serem conectados - O sistema de armazenamento é 100% modular
Para maiores potências de armazenamento veja abaixo na coluna Sistema de energia de muito alta potência
|
|
Sistema de energia de muito alta potência
A associação de vários containers de armazenamento em CC para cargas elevadas pode ser otimizado para vários modelos de operação como segue: » Armazenamento para usina solar » Armazenamento para usina eólica » Armazenamento para horário de ponta » Armazenamento para geração contínua » Armazenamento para grupo gerador » Armazenamento para backup fora da rede
Exemplo: Armazenamento de 10 MWcc para usina solar Características básicas: - 4 Containers de baterias: LiFePo4 2,5MWcc - 1 Container para gerenciamento e inversão de corrente - Capacidade total: 12,9 MWcc - Reserva de proteção: 2,9 MWcc - Capacidade operacional: 10 MWcc - BESS - Battery Energy Storage Systems para usina solar - Carregamento AC diretamente da rede MT de 34.5 kV - Saída conectada diretamente à rede MT de 34,5 kV - Potência de saída ajustável até 3 MWac - Programação para horários preferenciais |
|
Sistema de energia short break (on e off grid) Pode ser programado para horário de ponta
Modelo C12P-1MOFG-768-EAC de 1 MWcc Características básicas: - Banco de baterias: LiFePo4 1MWcc - Capacidade total: 1,290 MWcc - Capacidade operacional: 1 MWcc - Reserva de proteção: 290 kWcc - Carregamento das baterias com a energia da rede - Comutação automática off/on/off-grid - Potência de saída máxima de 200 kWac - Retorno automático à rede após 15s de estabilidade - Inversor Trifásico com saída 127/220 V ou 220/380 V
Modelo C12P-2.5MOFG-768-EAC de 2,5 MWcc Características básicas: - Banco de baterias: LiFePo4 1MWcc - Capacidade total: 3,225 MWcc - Capacidade operacional: 2,5 MWcc - Reserva de proteção: 725 kWcc - Carregamento das baterias com a energia da rede - Comutação automática off/on/off-grid - Potência de saída máxima de 500 kWac - Retorno automático à rede após 15s de estabilidade - Inversor Trifásico com saída 127/220 V ou 220/380 V |
|
Sistema de energia on-grid (conectado em tempo integral)
Modelo C9P-1MIG-768-EAC de 1 MWcc Características básicas: - Banco de baterias: LiFePo4 1MWcc - Capacidade total: 1,290 MWcc - Capacidade operacional: 1 MWcc - Reserva de proteção: 290 kWcc - Carregamento das baterias com a energia da rede - Entrada AC trifásica diretamente da rede - Potência de saída máxima de 200 kWac - Inversor Trifásico com saída 127 / 220 V ou 220 / 380 V - Operação conectado à rede em tempo integral
Modelo C9P-2.5MIG-768-EAC de 2,5 MWcc Características básicas: - Banco de baterias: LiFePo4 1MWcc - Capacidade total: 3,225 MWcc - Capacidade operacional: 2,5 MWcc - Reserva de proteção: 725 kWcc - Carregamento das baterias com a energia da rede - Entrada AC trifásica diretamente da rede - Potência de saída máxima de 500 kWac - Inversor Trifásico com saída 127 / 220 V ou 220 / 380 V - Operação conectado à rede em tempo integral |
|
SCHIMIDT GAZZAFFI
Consultoria & Engenharia |
|
GRANDE ARMAZENAMENTO
Usina solar Usina eólica Usina de geração própria Sistema de carga para veículos Backup para hospitais Backup para supermercados Sistema nobreak poderosos Geração para supermercados Geração para mansões Geração para fazendas Geração para ilhas isoladas Geração para mineradoras |
|
POSSÍVEIS TOPOLOGIAS DE OPERAÇÃO:
1 - Usina solar com armazenamento e geração contínua (dia e noite) on-grid 2 - Usina eólica com armazenamento e geração contínua (gera 24 horas por dia) on-grid 3 - Usina solar isolada com geração contínua (gera dia e noite) 4 - Usina eólica isolada com geração contínua (gera dia e noite) 5 - Usina solar com armazenamento e possível complemento da rede elétrica (se necessário) 6 - Banco de Armazenamento: rede elétrica + baterias: Energia sem interrupção (no-break) 7 - Bancos de armazenamento para on-grid para equalização da rede elétrica 8 - Gerador diesel com armazenamento: 3 horas de diesel e 21 horas de energia das baterias. 9 - Usina solar isolada com complemento diesel: Energia dia e noite com segurança 10 - Configurações híbridas diversas para atender necessidades específicas.
|
